TypeC连接器用处多 其接口常识你可懂？

假如你在百度里边检索下，TypeC连接器商品或是生产厂家，沒有100家也有80家，如今TypeC连接器虽说是非常热门的，可是竞争力也是非常猛烈的，如何选择一家能够成功配对的连接器生产商，实际上也是放在各线缆部件加工厂的一个难点，由于线缆与连接器会由于高频率信号.机械设备特点.电气设备性能指标及其环境破坏等要素干扰其特性，因而制造商需一套详细的检测验证方案与技术专业试验室的帮助与咨询，才可以保证设备合乎品质标准.极致呈现作用要求;权威认证也会对电气测试(ElectricalTest).机械设备检测(MechanicalTest).及自然环境检测(EnvironmentalTest)所必须检测內容做有关检测认证，保证制造商的商品能够合乎协会的规范，制造商在研究协会给与检测中心认证的环节中，也会获得生产制造主要参数，以便后期的生产加工；为保障设备的稳定性和延续性，业内的品牌商，系统软件生产商均规定挑选应用有TID授权验证的连接器的商品!TID验证早已成为了进到知名品牌平台的门槛;今日与大家共享TypeC连接器接口基本详细介绍，给购买的线缆新手一些挑选的基本要素方法。

自1998年至今，USB公布迄今早已走过20多个年头，在这20多年里，USB-IF机构公布N种接口情况，包含A口.B口.MINI-A.MINI-B.Micro-A.Micro-B这些接口形状，因为每家设备的爱好不一样，不一样设备采用不一样种类的电源插座，因而不幸来啦，大家也需要必备N中未知用处的接口接转线缆，而针对TypeC而言，看上去USB标准化组织也是意识到统一和规范化难题，在界定规范时，除开硬件配置接口定义上，还增多了一部分“人性化”特性，在Type C的插头定义中：

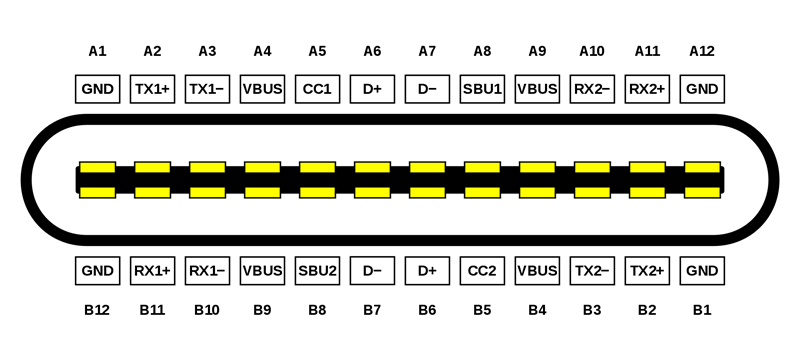

TypeC接口定义(24脚)

规范的USB 3.1线缆，其內部线芯一共有21芯，比USB 2.0多了16根线芯，进而达到了USB 3.1的远程数据传输规范及其100W功率，其最大传输速度10Gbits/S，最大功率100W，较大 电流量5A，应用USB 3.1必须联接2组TX+/-，2组RX+/-，用以快速传输数据.

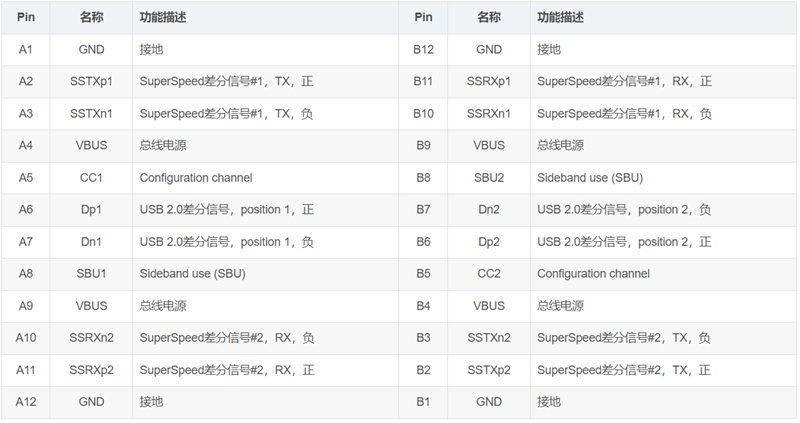

各个引脚的定义详情：

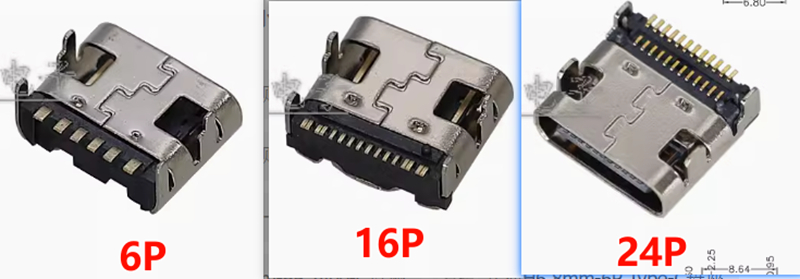

6P、16P、24P 的电路区别
全功能 Type-℃ 接口是有 24 个引脚的，但在使用中 24 个引脚不是必须的，因此衍生出 2P、6P

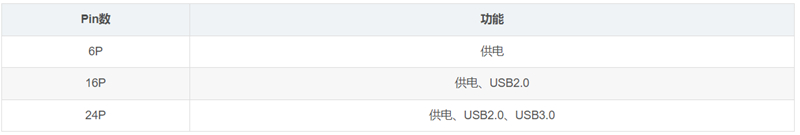

16P 等引脚数目不同电路。Type-℃ 常用的引脚数有 6P、16P、24P，它们的区别见下表:
